Определите стоимость ПК-40

  • Шаг 1. Выберите размер дисплея: нажмите на символ D в конструкторе обозначения (см. ниже).
  • Шаг 2. Выберите источник питания: нажмите на Слот C.
  • Шаг 3. Если необходим интерфейс Ethernet и/или RS-232, нажмите на Cлот D и выберите 232/ETH из выпадающего меню.
  • Шаг 4. Выберите необходимые субмодули ввода-вывода: нажмите на A, B, D, E, F.
  • Шаг 5. Нажмите кнопку В корзину.
  • Шаг 6. Откройте вашу корзину в верхнем правом углу страницы и оформите заказ.
АГАВА ПК – 40.
D

Размер сенсорного дисплея

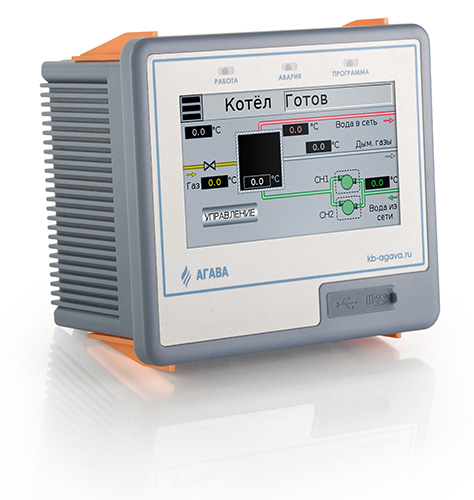

Сенсорный дисплей 4,3"

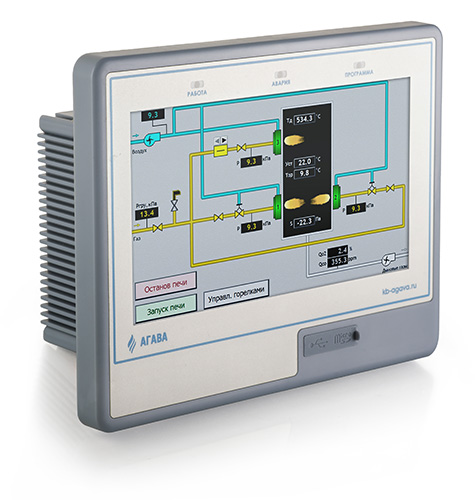

Сенсорный дисплей 7"

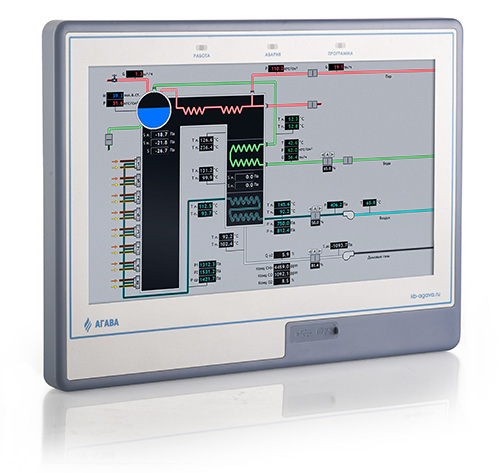

Сенсорный дисплей 10"
(
Условное изображение слотов для установки субмодулей
Слот A

Выберите субмодуль

Субмодули аналоговых входов/выходов
AIOУниверсальные аналоговые входы: 2 шт.
Универсальные аналоговые выходы: 2 шт.
1400 руб.
AIУниверсальные аналоговые входы: 4 шт.1050 руб.
TMPТемпературные входы: 2шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M
2400 руб.
Субмодули дискретных входов/выходов
DIДискретные входы: 4 шт.600 руб.
DOДискретные выходы: 4 шт.
Тип выхода открытый коллектор
750 руб.
DO6Дискретные выходы: 6 шт.
Либо управление 2 драйверами шаговых двигателей
Тип выхода открытый коллектор
2100 руб.
ENI22 входа для инкрементального энкодера
Тип входа сухой контакт, открытый коллектор
1600 руб.
SIMДискретные выходы: 2 шт.
Тип выхода симистор
850 руб.
RДискретные выходы: 2 шт.
Тип выхода реле
1350 руб.
Субмодули интерфейсов
485Интерфейсы RS-485: 2 шт.2350 руб.
CANИнтерфейсы CAN: 2 шт.
В стоимость включена разовая лицензия CANopen с ключом
19 150 руб.
232/ETHИнтерфейс RS-232: 1 шт.
Интерфейс ethernet: 1 шт.
Доступно для установки только в слот «D»
1800 руб.
Отменить выбор субмодуля
Слот D

Выберите субмодуль

Субмодули аналоговых входов/выходов
AIOУниверсальные аналоговые входы: 2 шт.
Универсальные аналоговые выходы: 2 шт.
1400 руб.
AIУниверсальные аналоговые входы: 4 шт.1050 руб.
TMPТемпературные входы: 2шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M
2400 руб.
Субмодули дискретных входов/выходов
DIДискретные входы: 4 шт.600 руб.
DOДискретные выходы: 4 шт.
Тип выхода открытый коллектор
750 руб.
DO6Дискретные выходы: 6 шт.
Либо управление 2 драйверами шаговых двигателей
Тип выхода открытый коллектор
2100 руб.
ENI22 входа для инкрементального энкодера
Тип входа сухой контакт, открытый коллектор
1600 руб.
SIMДискретные выходы: 2 шт.
Тип выхода симистор
850 руб.
RДискретные выходы: 2 шт.
Тип выхода реле
1350 руб.
Субмодули интерфейсов
485Интерфейсы RS-485: 2 шт.2350 руб.
CANИнтерфейсы CAN: 2 шт.
В стоимость включена разовая лицензия CANopen с ключом
19 150 руб.
232/ETHИнтерфейс RS-232: 1 шт.
Интерфейс ethernet: 1 шт.
1800 руб.
Отменить выбор субмодуля
Слот B

Выберите субмодуль

Субмодули аналоговых входов/выходов
AIOУниверсальные аналоговые входы: 2 шт.
Универсальные аналоговые выходы: 2 шт.
1400 руб.
AIУниверсальные аналоговые входы: 4 шт.1050 руб.
TMPТемпературные входы: 2шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M
2400 руб.
Субмодули дискретных входов/выходов
DIДискретные входы: 4 шт.600 руб.
DOДискретные выходы: 4 шт.
Тип выхода открытый коллектор
750 руб.
DO6Дискретные выходы: 6 шт.
Либо управление 2 драйверами шаговых двигателей
Тип выхода открытый коллектор
2100 руб.
ENI22 входа для инкрементального энкодера
Тип входа сухой контакт, открытый коллектор
1600 руб.
SIMДискретные выходы: 2 шт.
Тип выхода симистор
850 руб.
RДискретные выходы: 2 шт.
Тип выхода реле
1350 руб.
Субмодули интерфейсов
485Интерфейсы RS-485: 2 шт.2350 руб.
CANИнтерфейсы CAN: 2 шт.
В стоимость включена разовая лицензия CANopen с ключом
19 150 руб.
232/ETHИнтерфейс RS-232: 1 шт.
Интерфейс ethernet: 1 шт.
Доступно для установки только в слот «D»
1800 руб.
Отменить выбор субмодуля
Слот E

Выберите субмодуль

Субмодули аналоговых входов/выходов
AIOУниверсальные аналоговые входы: 2 шт.
Универсальные аналоговые выходы: 2 шт.
1400 руб.
AIУниверсальные аналоговые входы: 4 шт.1050 руб.
TMPТемпературные входы: 2шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M
2400 руб.
Субмодули дискретных входов/выходов
DIДискретные входы: 4 шт.600 руб.
DOДискретные выходы: 4 шт.
Тип выхода открытый коллектор
750 руб.
DO6Дискретные выходы: 6 шт.
Либо управление 2 драйверами шаговых двигателей
Тип выхода открытый коллектор
2100 руб.
ENI22 входа для инкрементального энкодера
Тип входа сухой контакт, открытый коллектор
1600 руб.
SIMДискретные выходы: 2 шт.
Тип выхода симистор
850 руб.
RДискретные выходы: 2 шт.
Тип выхода реле
1350 руб.
Субмодули интерфейсов
485Интерфейсы RS-485: 2 шт.2350 руб.
CANИнтерфейсы CAN: 2 шт.
В стоимость включена разовая лицензия CANopen с ключом
19 150 руб.
232/ETHИнтерфейс RS-232: 1 шт.
Интерфейс ethernet: 1 шт.
Доступно для установки только в слот «D»
1800 руб.
Отменить выбор субмодуля
Слот C

Выберите напряжение питания

Субмодули напряжения
24VНапряжение 24 В
220VНапряжение 220 В
Недоступно для установки при размере дисплея 10"
Отменить выбор субмодуля
Слот F

Выберите субмодуль

Субмодули аналоговых входов/выходов
AIOУниверсальные аналоговые входы: 2 шт.
Универсальные аналоговые выходы: 2 шт.
1400 руб.
AIУниверсальные аналоговые входы: 4 шт.1050 руб.
TMPТемпературные входы: 2шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M
2400 руб.
Субмодули дискретных входов/выходов
DIДискретные входы: 4 шт.600 руб.
DOДискретные выходы: 4 шт.
Тип выхода открытый коллектор
750 руб.
DO6Дискретные выходы: 6 шт.
Либо управление 2 драйверами шаговых двигателей
Тип выхода открытый коллектор
2100 руб.
ENI22 входа для инкрементального энкодера
Тип входа сухой контакт, открытый коллектор
1600 руб.
SIMДискретные выходы: 2 шт.
Тип выхода симистор
850 руб.
RДискретные выходы: 2 шт.
Тип выхода реле
1350 руб.
Субмодули интерфейсов
485Интерфейсы RS-485: 2 шт.2350 руб.
CANИнтерфейсы CAN: 2 шт.
В стоимость включена разовая лицензия CANopen с ключом
19 150 руб.
232/ETHИнтерфейс RS-232: 1 шт.
Интерфейс ethernet: 1 шт.
Доступно для установки только в слот «D»
1800 руб.
Отменить выбор субмодуля
)
Очистить все выбранное
Обозначение для заказа:
АГАВА ПК-40.D( XXVXXX )
  • Цена: 0 руб. (без НДС)

Цены указаны без НДС

Если у вас возникли затруднения, нажмите здесь

Выбранные субмодули

Дискретные сигналы
(DI) Дискретные входы0
(DO) Дискретные выходы (открытый коллектор)0
(SIM) Дискретные выходы (симистор)0
(R) Дискретные выходы (реле)0
(ENI2) Подключение энкодеров0
Аналоговые сигналы
(AI) Аналоговые входы0
(AO) Аналоговые выходы0
(TMP) Температурные входы0
Интерфейсы
RS-4850
RS-2320
Ethernet0
CAN0

Необходимы дополнительные входы/выходы? Закажите модуль ввода-вывода АГАВА МВВ-40

Примеры конфигурации АГАВА ПЛК-40

  • АГАВА ПК-40.10 (485-X-24V-X-X-X) — Дисплей 10", 2 интерфейса RS-485, напряжение питания 24 В
  • АГАВА ПК-40.07 (AI-AIO-220V-X-485-X) — Дисплей 7", 2 интерфейса RS-485, 6 аналоговых входов, 2 аналоговых выхода, напряжение питания 220 В
  • АГАВА ПК-40.10 (AIO-DI-24V-R-485-232/ETH) — Дисплей 10", 2 интерфейса RS-485, 1 интерфейс RS-232, 1 ethernet, 2 аналоговых входа, 2 аналоговых выхода, 4 дискретных входа, 2 дискретных выхода типа реле, напряжение питания 24 В

Конфигурация

Габаритные размеры ПК-40 с дисплеем 4,3"

Габаритные размеры ПК-40 с дисплеем 7"

Габаритные размеры ПК-40 с дисплеем 10"

Субмодули, доступные для установки на АГАВА ПК-40. В корпус ПК можно установить до пяти субмодулей.

Обозначение Кол-во входов Кол-во выходов Примечание
Субмодули аналоговых входов/выходов
1 AIO 2 2

Унифицированные сигналы:
Ток: 4-20 мА, 0-20 мА, 0-5 мА
Напряжение: 0-10 В

Входное сопротивление:
Для токового сигнала: 100 Ом
Для сигнала напряжения: не менее 70 кОм

2 AI 4 0
3 TMP 2 0 Термопреобразователи: Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
Субмодули дискретных входов/выходов
1 DI 4 0 Каналы 1 и 2 могут выступать в роли счетчиков импульсов
2 DO 0 4 Тип выхода открытый коллектор
3 DO6 0 6 Тип выхода открытый коллектор.
Возможно управление двумя драйверами шаговых двигателей
4 ENI2 2 0 Сухой контакт, открытый коллектор
Предназначен для подключения двух инкрементальных энкодеров
и подсчета числа импульсов каждого энкодера
5 SIM 0 2 Тип выхода симистор
6 R 0 2 Тип выхода реле
Субмодули интерфейсов
1 485 2хRS485
2 232 / ETH 1хRS232 и 1хEthernet
3 CAN 2xCAN до 1 Мбит/с
Для работы с субмодулем CAN Вам необходима разовая лицензия CANopen. Лицензия включена в стоимость субмодуля.

Примеры конфигурации АГАВА ПК-40

  • АГАВА ПК-40.10 (485) — Дисплей 10", 2 интерфейса RS-485
  • АГАВА ПК-40.07 (485-AIO-AI) — Дисплей 7", 2 интерфейса RS-485, 6 аналоговых входов, 2 аналоговых выхода
  • АГАВА ПК-40.10 (485-232/ETH-AIO-DI-R) — Дисплей 10", 2 интерфейса RS-485, 1 интерфейс RS-232, 1 ethernet, 2 аналоговых входа, 2 аналоговых выхода, 4 дискретных входа, 2 дискретных выхода типа реле

Линейка контроллеров АГАВА ПК-40. 10" / 7" / 4,3"

Основные технические характеристики АГАВА ПК-40

Ресурсы
ПроцессорCortex-A8 800МГц
Объем оперативной памяти256Мб DDR3
Объем FLASH-памяти программ4Гб eMMC
USB1xUSB OTG
SD-карта1xMicroSD
Графическая сенсорная панель TFT4,3" / 7" / 10"
Программные ресурсы
Операционная системаLinux-RT 4.4
Среда программированияCoDeSys 3.5
Габаритные размеры
Дисплей 4,3", мм135х119х88
Дисплей 7", мм195x154x99
Дисплей 10", мм265x197x101
