Определите стоимость ПЛК-60

  • Шаг 1. Выберите вариант исполнения с Wi-Fi или без: нажмите на символ Wi-Fi в конструкторе обозначения (см. ниже).
  • Шаг 2. Если необходима web-визуализация, нажмите на символ W.
  • Шаг 3. Если необходима SD-карта, нажмите на символ SD.
  • Шаг 4. Выберите необходимые субмодули ввода-вывода: нажмите на A, B, C, D, E, F.
  • Шаг 5. Нажмите кнопку В корзину.
  • Шаг 6. Откройте вашу корзину в верхнем правом углу страницы и оформите заказ.
АГАВА ПЛК-60.
Wi-Fi

Вам необходима функция Wi-Fi?

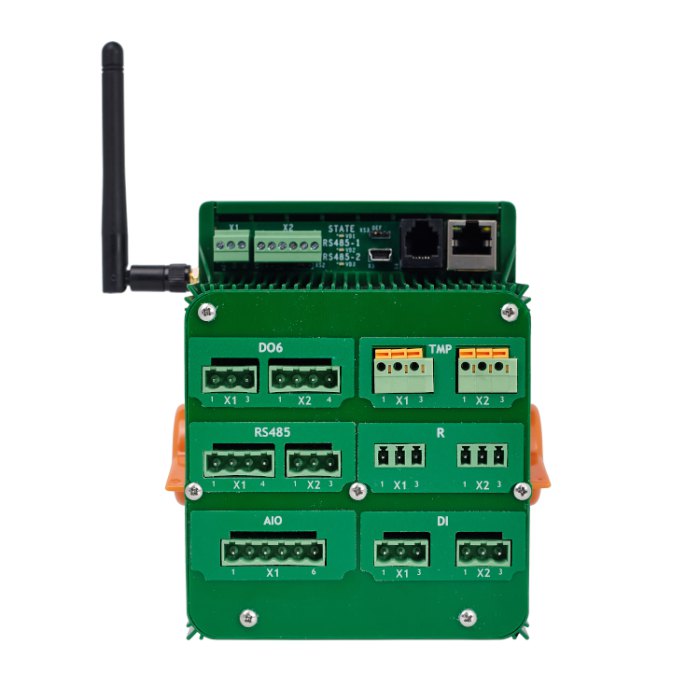

Да. Контроллер с Wi-Fi

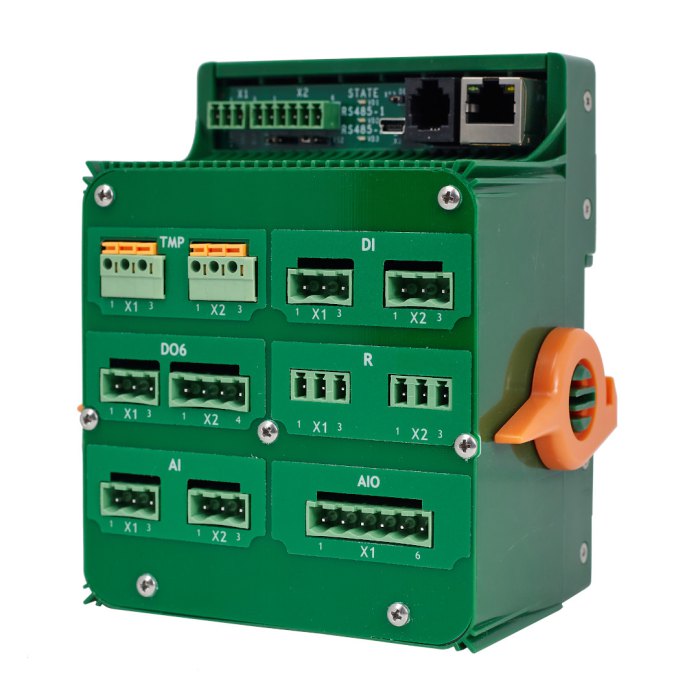

Нет. Контроллер без Wi-Fi
.
W

Вам необходима web-визуализация?

Да. Контроллер с web-визуализации
Нет. Контроллер без web-визуализацией
.
SD

Вам необходима SD-карта?

Да. Контроллер с SD-картой
Нет. Контроллер без SD-карты
(
Условное изображение слотов для установки субмодулей
Слот A

Выберите субмодуль

Субмодули аналоговых входов/выходов
AIOУниверсальные аналоговые входы: 2 шт.
Универсальные аналоговые выходы: 2 шт.
2500 руб.
AIУниверсальные аналоговые входы: 4 шт.1500 руб.
TMPТемпературные входы: 2шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
3950 руб.
TMP4Температурные входы: 4шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
4950 руб.
Субмодули дискретных входов/выходов
DIДискретные входы: 4 шт.1000 руб.
DI6Дискретные входы: 6 шт.1800 руб.
DOДискретные выходы: 4 шт.
Тип выхода открытый коллектор
1050 руб.
DO6Дискретные выходы: 6 шт.
Либо управление 2 драйверами шаговых двигателей
Тип выхода открытый коллектор
2550 руб.
DO6LДискретные выходы: 6 шт.
Без управления драйверами шаговых двигателей
Тип выхода открытый коллектор
1650 руб.
ENI22 входа для инкрементального энкодера
Тип входа сухой контакт, открытый коллектор
3050 руб.
SIMДискретные выходы: 2 шт.
Тип выхода симистор
1600 руб.
RДискретные выходы: 2 шт.
Тип выхода реле
1900 руб.
Субмодули интерфейсов
485Интерфейсы RS-485: 2 шт.3050 руб.
GPRSGSM/GPRS модем: 1 шт.7500 руб.
CANИнтерфейсы CAN: 1 шт.
Поставляется без протокола обмена CANopen
7500 руб.
Отменить выбор субмодуля
Слот D

Выберите субмодуль

Субмодули аналоговых входов/выходов
AIOУниверсальные аналоговые входы: 2 шт.
Универсальные аналоговые выходы: 2 шт.
2500 руб.
AIУниверсальные аналоговые входы: 4 шт.1500 руб.
TMPТемпературные входы: 2шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
3950 руб.
TMP4Температурные входы: 4шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
4950 руб.
Субмодули дискретных входов/выходов
DIДискретные входы: 4 шт.1000 руб.
DI6Дискретные входы: 6 шт.1800 руб.
DOДискретные выходы: 4 шт.
Тип выхода открытый коллектор
1050 руб.
DO6Дискретные выходы: 6 шт.
Либо управление 2 драйверами шаговых двигателей
Тип выхода открытый коллектор
2550 руб.
DO6LДискретные выходы: 6 шт.
Без управления драйверами шаговых двигателей
Тип выхода открытый коллектор
1650 руб.
ENI22 входа для инкрементального энкодера
Тип входа сухой контакт, открытый коллектор
3050 руб.
SIMДискретные выходы: 2 шт.
Тип выхода симистор
1600 руб.
RДискретные выходы: 2 шт.
Тип выхода реле
1900 руб.
Субмодули интерфейсов
485Интерфейсы RS-485: 2 шт.3050 руб.
GPRSGSM/GPRS модем: 1 шт.7500 руб.
CANИнтерфейсы CAN: 1 шт.
Поставляется без протокола обмена CANopen
7500 руб.
Отменить выбор субмодуля
Слот B

Выберите субмодуль

Субмодули аналоговых входов/выходов
AIOУниверсальные аналоговые входы: 2 шт.
Универсальные аналоговые выходы: 2 шт.
2500 руб.
AIУниверсальные аналоговые входы: 4 шт.1500 руб.
TMPТемпературные входы: 2шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
3950 руб.
TMP4Температурные входы: 4шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
4950 руб.
Субмодули дискретных входов/выходов
DIДискретные входы: 4 шт.1000 руб.
DI6Дискретные входы: 6 шт.1800 руб.
DOДискретные выходы: 4 шт.
Тип выхода открытый коллектор
1050 руб.
DO6Дискретные выходы: 6 шт.
Либо управление 2 драйверами шаговых двигателей
Тип выхода открытый коллектор
2550 руб.
DO6LДискретные выходы: 6 шт.
Без управления драйверами шаговых двигателей
Тип выхода открытый коллектор
1650 руб.
ENI22 входа для инкрементального энкодера
Тип входа сухой контакт, открытый коллектор
3050 руб.
SIMДискретные выходы: 2 шт.
Тип выхода симистор
1600 руб.
RДискретные выходы: 2 шт.
Тип выхода реле
1900 руб.
Субмодули интерфейсов
485Интерфейсы RS-485: 2 шт.3050 руб.
GPRSGSM/GPRS модем: 1 шт.7500 руб.
CANИнтерфейсы CAN: 1 шт.
Поставляется без протокола обмена CANopen
7500 руб.
Отменить выбор субмодуля
Слот E

Выберите субмодуль

Субмодули аналоговых входов/выходов
AIOУниверсальные аналоговые входы: 2 шт.
Универсальные аналоговые выходы: 2 шт.
2500 руб.
AIУниверсальные аналоговые входы: 4 шт.1500 руб.
TMPТемпературные входы: 2шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
3950 руб.
TMP4Температурные входы: 4шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
4950 руб.
Субмодули дискретных входов/выходов
DIДискретные входы: 4 шт.1000 руб.
DI6Дискретные входы: 6 шт.1800 руб.
DOДискретные выходы: 4 шт.
Тип выхода открытый коллектор
1050 руб.
DO6Дискретные выходы: 6 шт.
Либо управление 2 драйверами шаговых двигателей
Тип выхода открытый коллектор
2550 руб.
DO6LДискретные выходы: 6 шт.
Без управления драйверами шаговых двигателей
Тип выхода открытый коллектор
1650 руб.
ENI22 входа для инкрементального энкодера
Тип входа сухой контакт, открытый коллектор
3050 руб.
SIMДискретные выходы: 2 шт.
Тип выхода симистор
1600 руб.
RДискретные выходы: 2 шт.
Тип выхода реле
1900 руб.
Субмодули интерфейсов
485Интерфейсы RS-485: 2 шт.3050 руб.
GPRSGSM/GPRS модем: 1 шт.7500 руб.
CANИнтерфейсы CAN: 1 шт.
Поставляется без протокола обмена CANopen
7500 руб.
Отменить выбор субмодуля
Слот C

Выберите напряжение питания

Субмодули аналоговых входов/выходов
AIOУниверсальные аналоговые входы: 2 шт.
Универсальные аналоговые выходы: 2 шт.
2500 руб.
AIУниверсальные аналоговые входы: 4 шт.1500 руб.
TMPТемпературные входы: 2шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
3950 руб.
TMP4Температурные входы: 4шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
4950 руб.
Субмодули дискретных входов/выходов
DIДискретные входы: 4 шт.1000 руб.
DI6Дискретные входы: 6 шт.1800 руб.
DOДискретные выходы: 4 шт.
Тип выхода открытый коллектор
1050 руб.
DO6Дискретные выходы: 6 шт.
Либо управление 2 драйверами шаговых двигателей
Тип выхода открытый коллектор
2550 руб.
DO6LДискретные выходы: 6 шт.
Без управления драйверами шаговых двигателей
Тип выхода открытый коллектор
1650 руб.
ENI22 входа для инкрементального энкодера
Тип входа сухой контакт, открытый коллектор
3050 руб.
SIMДискретные выходы: 2 шт.
Тип выхода симистор
1600 руб.
RДискретные выходы: 2 шт.
Тип выхода реле
1900 руб.
Субмодули интерфейсов
485Интерфейсы RS-485: 2 шт.3050 руб.
GPRSGSM/GPRS модем: 1 шт.7500 руб.
CANИнтерфейсы CAN: 1 шт.
Поставляется без протокола обмена CANopen
7500 руб.
Отменить выбор субмодуля
Слот F

Выберите субмодуль

Субмодули аналоговых входов/выходов
AIOУниверсальные аналоговые входы: 2 шт.
Универсальные аналоговые выходы: 2 шт.
2500 руб.
AIУниверсальные аналоговые входы: 4 шт.1500 руб.
TMPТемпературные входы: 2шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
3950 руб.
TMP4Температурные входы: 4шт.
Термопреобразователи: Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
4950 руб.
Субмодули дискретных входов/выходов
DIДискретные входы: 4 шт.1000 руб.
DI6Дискретные входы: 6 шт.1800 руб.
DOДискретные выходы: 4 шт.
Тип выхода открытый коллектор
1050 руб.
DO6Дискретные выходы: 6 шт.
Либо управление 2 драйверами шаговых двигателей
Тип выхода открытый коллектор
2550 руб.
DO6LДискретные выходы: 6 шт.
Без управления драйверами шаговых двигателей
Тип выхода открытый коллектор
1650 руб.
ENI22 входа для инкрементального энкодера
Тип входа сухой контакт, открытый коллектор
3050 руб.
SIMДискретные выходы: 2 шт.
Тип выхода симистор
1600 руб.
RДискретные выходы: 2 шт.
Тип выхода реле
1900 руб.
Субмодули интерфейсов
485Интерфейсы RS-485: 2 шт.3050 руб.
GPRSGSM/GPRS модем: 1 шт.7500 руб.
CANИнтерфейсы CAN: 1 шт.
Поставляется без протокола обмена CANopen
7500 руб.
Отменить выбор субмодуля
)
Очистить все выбранное
Обозначение для заказа:
АГАВА ПЛК-60 (XXXXXX)
  • Цена 0 руб. (без НДС)

Цены указаны без НДС


Если у вас возникли затруднения, нажмите здесь

Текущая конфигурация

Дискретные сигналы
(DI) Дискретные входы0
(DO) Дискретные выходы (открытый коллектор)0
(SIM) Дискретные выходы (симистор)0
(R) Дискретные выходы (реле)0
(ENI2) Подключение энкодеров0
Аналоговые сигналы
(AI) Аналоговые входы0
(AO) Аналоговые выходы0
(TMP) Температурные входы0
Интерфейсы
RS-4852
RS-2321
Ethernet1
GPRS0
CAN0

Необходимы дополнительные входы/выходы? Закажите модуль ввода-вывода АГАВА МВВ-40

Пример конфигурации АГАВА ПЛК-60

  • АГАВА ПЛК-60.Wi-Fi.SD (DI-DI-AI-DO-R-GPRS) — SD-карта, Wi-Fi, 8 дискретных входов, 4 аналоговых входа, 4 дискретных выхода, 2 релейных выхода, GPRS

Конфигурация

АГАВА ПЛК-60:

  • содержит шесть слотов для установки многоканальных субмодулей входов / выходов;
  • имеет возможность расширения при помощи внешних модулей ввода / вывода (АГАВА МВВ-40);
  • монтируется на DIN-рейку;
  • работает в сети MODBUS;
  • содержит (опционально) Wi-Fi модуль 1 × 802.11 b/g/n;
  • работает под операционной системой реального времени Linux;
  • работает с программным кодом, созданным в среде разработки прикладных программ CoDeSys 3.5;
  • настраивается при помощи утилиты «Web-конфигуратор».

Основные технические характеристики

Ресурсы
Процессор Cortex-A8 600 МГц
Объем оперативной памяти 256 Мб DDR3
Объем FLASH-памяти программ 256 Мб NAND
SD-карта 1 × microSD (опционально)
USB 1 × OTG
Ethernet 1 × 10/100
Wi-Fi 1 × 802.11 b/g/n (опционально)
Промышленные интерфейсы на борту 2 × RS-485
1 × RS-232
Конструктивное исполнение Моноблок на DIN-рейку
Входы-выходы 6 слотов для установки многоканальных субмодулей
Возможности расширения Внешними модулями ввода-вывода через RS-485, Ethernet
Питание 24 В пост. тока, 10 Вт
Программные ресурсы
Операционная система Linux-RT 4.4 (реального времени)
Языки программирования МЭК 61131, среда CoDeSys
Служебная утилита Web-конфигуратор
Условия эксплуатации и конструкция
Температурный диапазон -20…+60 ˚C
Степень защиты корпуса IP-20
Конструктивное исполнение Моноблок на DIN-рейку
Габаритные размеры (мм)
Высота 138
Ширина 123
Глубина 77

Субмодули, доступные для установки на АГАВА ПЛК-60

В корпус можно установить до шести субмодулей.

Обозначение Кол-во входов Кол-во выходов Примечание
Субмодули аналоговых входов / выходов
1 AIO 2 2

Унифицированные сигналы
Ток: 4–20 мА, 0–20 мА, 0–5 мА
Напряжение: 0–10 В

Входное сопротивление
Ток: 100 Ом
Напряжение: не менее 70 кОм

2 AI 4 0
3 TMP 2 0 Субмодуль измерения температуры, Pt100, Pt1000, 50M, 100M, ТСП-50, ТСП-100 (50П, 100П)
4 TMP4 4 0
Субмодули дискретных входов / выходов
1 DI 4 0 Каналы 3 и 4 могут выступать в роли счетчиков импульсов
2 DI6 6 0 Каналы 3 и 4 могут выступать в роли счетчиков импульсов и измерителей периода импульсов
3 DO 0 4 Тип выхода открытый коллектор
4 DO6 0 6 Тип выхода открытый коллектор.
Возможно управление двумя драйверами шаговых двигателей
5 ENI2 2 0 Сухой контакт, открытый коллектор
Предназначен для подключения двух инкрементальных энкодеров
и подсчета числа импульсов каждого энкодера
6 SIM 0 2 Тип выхода симистор
7 R 0 2 Тип выхода реле
Субмодули интерфейсов
1 485 2 × RS485
2 GPRS 1 × GSM/GPRS модем
3 CAN 1 × CAN до 1 Мбит/с
Поставляется без протокола обмена CANopen

Пример конфигурации АГАВА ПЛК-60

АГАВА ПЛК-60.Wi-Fi.SD (DI-DI-AI-DO-R-GPRS) — SD-карта, Wi-Fi, 8 дискретных входов, 4 аналоговых входа, 4 дискретных выхода, 2 релейных выхода, GPRS

Конкурентные преимущества контроллеров АГАВА ПЛК-60:

  • современная многозадачная операционная система реального времени Linux 4.4 RT, позволяющая управлять объектами в режиме реального времени;
  • высокопроизводительный процессор индустриального исполнения Cortex-A8 600 МГц;
  • конструкция с набираемыми субмодулями ввода / вывода для более точной конфигурации контроллера под выполняемую задачу;
  • программирование контроллеров как на языках МЭК 61131 в среде CoDeSys V3.5;

Области применения контроллеров АГАВА ПЛК-60

Основным потребителем контроллеров могут быть как инжиниринговые компании, разрабатывающие и внедряющие средства автоматизации, так и конечные заказчики. Последним предлагаются готовые решения, например, температурные контроллеры, регистраторы, ПИД-регуляторы с функцией регистрации и удалённого доступа и т. п. Более сложные системы поставляются комплектно и в шкафном исполнении.

Области применения АГАВА ПЛК-60 – объекты автоматизации, например, котлы и котельные, насосные станции, индивидуальные теплопункты и т. д.

Возникли вопросы – обращайтесь по телефонам: (343) 262-92-76 (тел. / факс), (343) 262-92-78, (343) 262-92-87.
