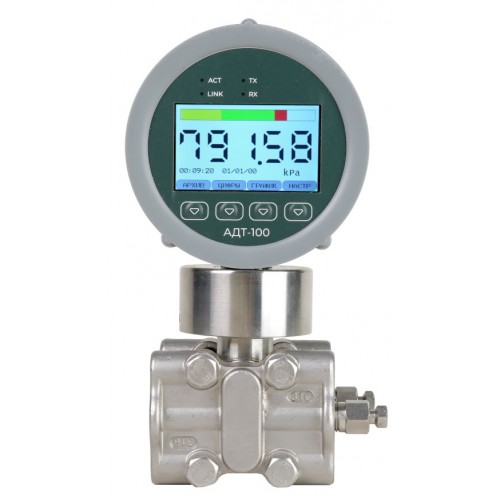

АДТ-100ДМ – интеллектуальный IoT измеритель разности давлений
Цены указаны без НДС
| Наименование | Размер | Ссылка |
|---|---|---|
 Декларация о соответствии АДТ-100 |
186.13 Кбайт | Загрузить |
| Наименование | |
|---|---|
 Руководство по эксплуатации приборов АДТ-100 |
Перейти |
| Декларация о соответствии АДТ-100 |
Загрузить |
| Сертификат об утверждении типа средств измерений АДТ-100 |
Загрузить |
| Описание типа средства измерений АДТ-100 |
Загрузить |
 ADTConfig - Программа конфигурирования измерителей АДТ-100 |
Загрузить |
Приборы АДТ-100ДМ – измерители разности давлений жидкостей, газов и пара с токовым (4–20 мА) и цифровыми выходами RS-485 и Ethernet.
Приборы имеют возможность изменения верхнего предела измерений (ВПИ) в заданном диапазоне.
Приборы, оснащенные интерфейсом Ethernet, относятся к классу IoT (интернет вещей), то есть датчиков, подключенных к сети Интернет. При этом они могут работать и в локальных системах управления.
Для исполнений АДТ-100ДМ.2 (интерфейс RS-485) и АДТ-100ДМ.3 (интерфейс Ethernet) передача регистрируемых параметров на компьютер осуществляется с помощью бесплатной программы конфигурирования измерителей АДТ-100 ADTConfig.
Предназначены для измерения перепадов давления на сужающих устройствах и фильтрах, а также для измерения уровня воды в барабане парового котла.
Основные технические характеристики
| Параметры и функции | АДТ-100ДМ |
| Верхний предел измерений (значение верхнего предела по умолчанию), кПа * | 4 – 10 (6,3); 10 – 16 (12,5); 16 – 40 (25); 40 – 100 (63); 100 – 160 (125) |
| Предельное избыточное давление, МПа | 16 МПа – для исполнений с ВПИ до 40 кПа 25 МПа – для исполнений с ВПИ свыше 40 кПа |
| Класс точности | 1,0 |
| Степень защиты корпуса | IP65 – для исполнений 1 и 2 IP62 – для исполнений 3 и 4 |
| Диапазон выходного токового сигнала, мА | 4–20 |
| Скорость передачи данных по RS-485, бит/с | 1200–115200 |
| Тип интерфейса Ethernet | 10BASE-T |
| Напряжение питания, В | 24 |
| Потребляемая мощность, не более, Вт | 1,5 |
| Температура окружающей среды, °С | -10…+55 |
| Габаритные размеры, мм | 200 × 109 × 120 |
| Масса не более, кг | 2,5 |
